污水提升装置及油水分离器

高效一体化油水分离器

Signwater-R系列高效一体化油水分离器由除渣区、油水分离区、过滤区（选装）、污水提升区组成。该系列油水分离器，打破了传统中小水量无法实现人机分离的模式，由全封闭304不锈钢箱体设计，确保设备无异味泄露，使用寿命长；60um以上粒径的油脂去除率达95%以上，总体除油率90%以上；自动集油系统，无需人工值守。

产品详情

适用范围

地下商场、食堂、火锅店、饭店、别墅、人防、地铁、学校、写字楼、会所及酒店地下室等多种场所，设备可地面安装，也可坑内安装。

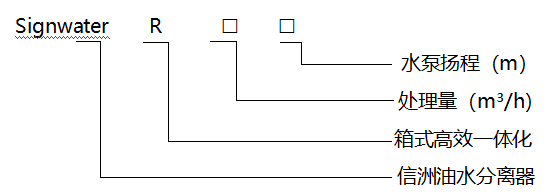

符号含义

高效一体化油水分离器(图1)

使用条件

该系列设备广泛用于各类餐厅废水预处理后的隔油排放。要求原水水质满足以下条件：

1、餐饮废水所含的有机物油脂密度为0.9-0.95g/cm³；

2、油脂含量≦350mg/L；

3、SS浓度≦290mg/L；

4、PH值介于6-9之间；

5、处理量5-70吨/小时；

6、介质温度≤40℃；

7、材质不锈钢304、201、316L；

8、选配自动除渣，气浮，污水提升，电加热，过滤装置，PLC。

技术参考

设备型号	处理器 m³/h	扬程 m	单泵功率 kw	进口直径 mm	出口直径 mm	其他功率 kw	设备外型尺寸 mm			安装外型尺寸 mm
							设备外型尺寸 mm			安装外型尺寸 mm
							L	W	H	L	W	H
Signwater-R-5	5	10	0.75	DN80	DN50	2	2000	800	1500	2600	1400	1700
	5	15	1.5	DN80	DN50	2	2000	800	1500	2600	1400	1700
	5	25	4	DN80	DN50	2	2000	800	1500	2600	1400	1700
Signwater-R-10	10	10	0.75	DN80	DN50	2	2000	900	1500	2600	1500	1700
	10	15	1.5	DN80	DN50	2	2000	900	1500	2600	1500	1700
	10	25	2.2	DN80	DN50	2	2000	900	1500	2600	1500	1700
Signwater-R-15	15	15	1.5	DN80	DN50	2	2300	1200	1700	2900	1800	1900
	15	20	2.2	DN80	DN50	2	2300	1200	1700	2900	1800	1900
	15	30	4	DN80	DN65	2	2300	1200	1700	2900	1800	1900
Signwater-R-20	20	12	1.5	DN100	DN50	2	2400	1200	1700	3000	1800	1900
	20	15	2.2	DN100	DN50	2	2400	1200	1700	3000	1800	1900
	20	30	4	DN100	DN50	2	2400	1200	1700	3000	1800	1900
Signwater-R-25	25	15	2.2	DN100	DN50	2	2800	1200	1700	3400	1800	1900
	25	20	3	DN100	DN50	2	2800	1200	1700	3400	1800	1900
	25	32	5.5	DN100	DN65	2	2800	1200	1700	3400	1800	1900
Signwater-R-30	30	12	2.2	DN100	DN80	2	3000	1200	1700	3600	1800	1900
	30	20	4	DN100	DN80	2	3000	1200	1700	3600	1800	1900
	30	30	7.5	DN100	DN80	2	3000	1200	1700	3600	1800	1900
Signwater-R-35	35	12	3	DN100	DN80	2	3100	1200	1700	3700	1800	1900
	35	16	4	DN100	DN80	2	3100	1200	1700	3700	1800	1900
	35	22	5.5	DN100	DN80	2	3100	1200	1700	3700	1800	1900
Signwater-R-40	40	16	5.5	DN150	DN80	2	3600	1200	1700	4200	1800	1900
	40	22	5.5	DN150	DN80	2	3600	1200	1700	4200	1800	1900
	40	30	7.5	DN150	DN80	2	3600	1200	1700	4200	1800	1900
Signwater-R-50	50	16	5.5	DN150	DN80	2	4000	1200	1700	4600	1800	1900
	50	22	5.5	DN150	DN80	2	4000	1200	1700	4600	1800	1900
	50	30	7.5	DN150	DN80	2	4000	1200	1700	4600	1800	1900
Signwater-R-60	60	15	4	DN150	DN80	2	4600	1200	1700	5200	1800	1900
	60	17	5.5	DN150	DN80	2	4600	1200	1700	5200	1800	1900
	60	25	7.5	DN150	DN80	2	4600	1200	1700	5200	1800	1900
Signwater-R-70	70	15	4	DN150	DN80	2	4600	1350	1700	5200	1950	1900
	70	17	5.5	DN150	DN80	2	4600	1350	1700	5200	1950	1900
	70	25	7.5	DN150	DN80	2	4600	1350	1700	5200	1950	1900

规格参数如有变更，怒不另行通知。

注：支持不同处理量大小定制。
