小型无动力油水分离

Signwater-P系列为无动力油水分离装置设备,通过内部安装特殊的扰流板沉降装置,当含油污水流入第一级时,滤渣篮将其中的固体杂物(菜叶、饭渣等杂物)截流;进入第二级后,利用水流的动能,连续碰撞,油脂由小变大,由此加速运动,使不同比重的油、水实现分流和分层,利用密度差使油、水分离;进入第三级后,废水沿扰流板在虹吸作用下做紊流运动,最后从溢流堰流入集水箱进行二次深化过滤系统(选配),再经出水口排出,而水中的油珠集聚向上流动,浮在油水分离器内上层水面,然后用除油装置将其集中排出。

产品详情

适用范围

餐饮、餐厅、食堂、火锅店、饭店、商业综合体、酒店、商场、医院、学校、写字楼、大型超市、大学城、机场、美食一条街、火车站、车站及企业食堂等多种场所。

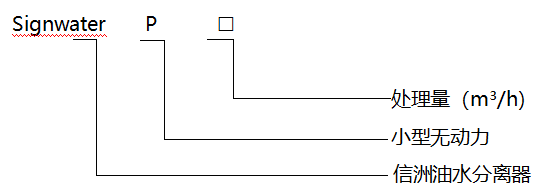

符号含义

小型无动力油水分离(图1)


使用条件

该系列设备广泛用于各类餐厅废水预处理后的隔油排放。要求原水水质满足以下条件:

1、餐饮废水所含的有机物油脂密度为0.9-0.95g/cm³;

2、油脂含量≦350mg/L;

3、SS浓度≦290mg/L;

4、PH值介于7-11之间;

5、处理量0.1-10吨/小时;

6、介质温度≤40℃;

7、材质不锈钢304、201、316L。


设备特点

1.无动力除油,出水稳定,除油效率大于90%,可达到《污水综合排放标准》(GB8978-1996)中的三级标准,完全能通过环保部门的验收。

2.箱体、盖板、扰流板阻流板、集油槽采用SUS304材质,易清洗,使用寿命长。

3.除渣、除悬浮物效果好,产生臭气少。

4.无动力能耗,节能环保,维护简单。

5.深化过滤器采用免更换生化滤芯,只需要定期冲洗滤芯。

6.结构简单,安装使用方便,工程造价低,大量节约了安装和运行成本。


技术参考

设备型号流量
m³/h
规格
mm
备注
LWH
Signwater-P-10.1600400400主箱体材质:SUS304,厚度1.5mm;
功能配件:除渣提篮1只。
Signwater-P-30.3800400500
Signwater-P-50.51000500500
Signwater-P-1011000500600
Signwater-P-2021200600800
Signwater-P-30310001000960箱体主体材:SUS304,厚度1.5mm;
盖板厚度1.0mm;
功能配件:手动刮油板1只,除渣提篮1个;
可选用二次深化过滤器2套,设备长度增加350mm。
Signwater-P-40412001000960
Signwater-P-505135010001200主箱体材质:SUS304,厚度2.0mm;
盖板厚度1.5mm;
功能配件:手动刮油器1套,除渣提篮1只;
可选用二次深化过滤器4套,设备长度增加700mm;
箱体外部设有防变形装置。
Signwater-P-606150010001200
Signwater-P-707160010001200
Signwater-P-808160012001200
Signwater-P-909180012001200
Signwater-P-10010200012001200
Signwater-P-20020240012001200
Signwater-P-30030280012001200箱体主体材质:SUS304,厚度2.5mm;
盖板厚度1.2mm;
功能配件:手动刮油器1套,除渣提篮1只;
可选用二次深化过滤器6套,设备长度增加700mm;
箱体外部设有防变形装置。
Signwater-P-40040300015001200
Signwater-P-50050320015001200
Signwater-P-60060340015001200
Signwater-P-70070360015001200

规格参数如有变更,怒不另行通知。

注:支持不同处理量大小。
