XZC/XZS系列立式多级离心泵
XZS,XZC是一款高效节能的立式多级离心泵，通过旋转泵的叶轮产生的离心力带动流体的转动来完成液体的输送，主要由主轴、叶轮、导叶、泵壳、机械密封组合成的泵体和电机连接构成。 XZS,XZC系列做为增压泵可以单独使用，也可以配套增压设备运用于建筑和工业的增压系统，其管道式结构可以确保泵直接安装在进出同一水平线上且管径相同的水平管路系统中，此设计使泵的结构和管路更为紧凑。 XZS,XZC系列立式多级离心泵根据现场安装空间的不同，可在管路上进行立式垂直安装或水平卧式安装。在水平卧式安装情况下，水泵需要增加固定模块，以确保运转过程中泵的平稳性。
型号： XZC/XZS
转速：2900~2950rpm
流量：0.4~240m³/h
扬程：7~376m
介质温度：-15~+105℃
材质：铸铁，不锈钢，双相不锈钢
泵连接方式
•法兰连接
•螺纹连接
•卡箍连接
•椭圆发兰连接

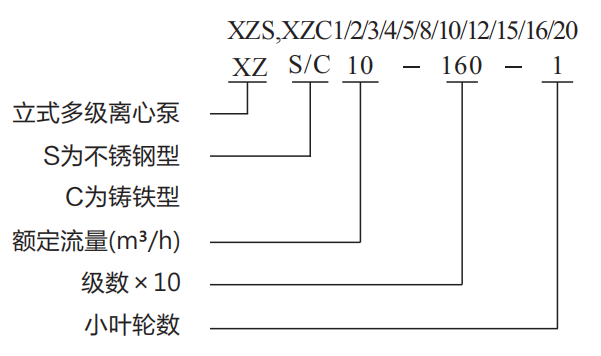

符号含义
应用范围
1、供水：水厂过滤与输送、水厂分区送水、主管网增压、高层建筑、宾馆等的增压、工业给水增压；
2、工业增压：流程水系统、清洗系统、高压冲洗系统消防系统、汽车清洗设备；
3、工业液体输送：冷却空调系统、锅炉给水、冷凝系统和冷却塔、机床冷却润滑配套；
4、水处理：超滤系统、反渗透系统蒸馏系统、分离器、游泳池；
5、灌溉：农田灌溉、喷灌、滴灌、温室；
6、输送：油和酒精、酸和碱、乙二醇和冷却剂。
工作条件
•稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
•环境温度：最高+40℃
•海拔：最高1000m
电机
•鼠笼式全封闭风冷IEC电机，可适用于连续工作制运行。
•防护等级：IP55
•绝缘等级：F
•标准电压：3x220-240/380-415V
1x220-240V
•单相电机从0.37kW-2.2kW可提供。

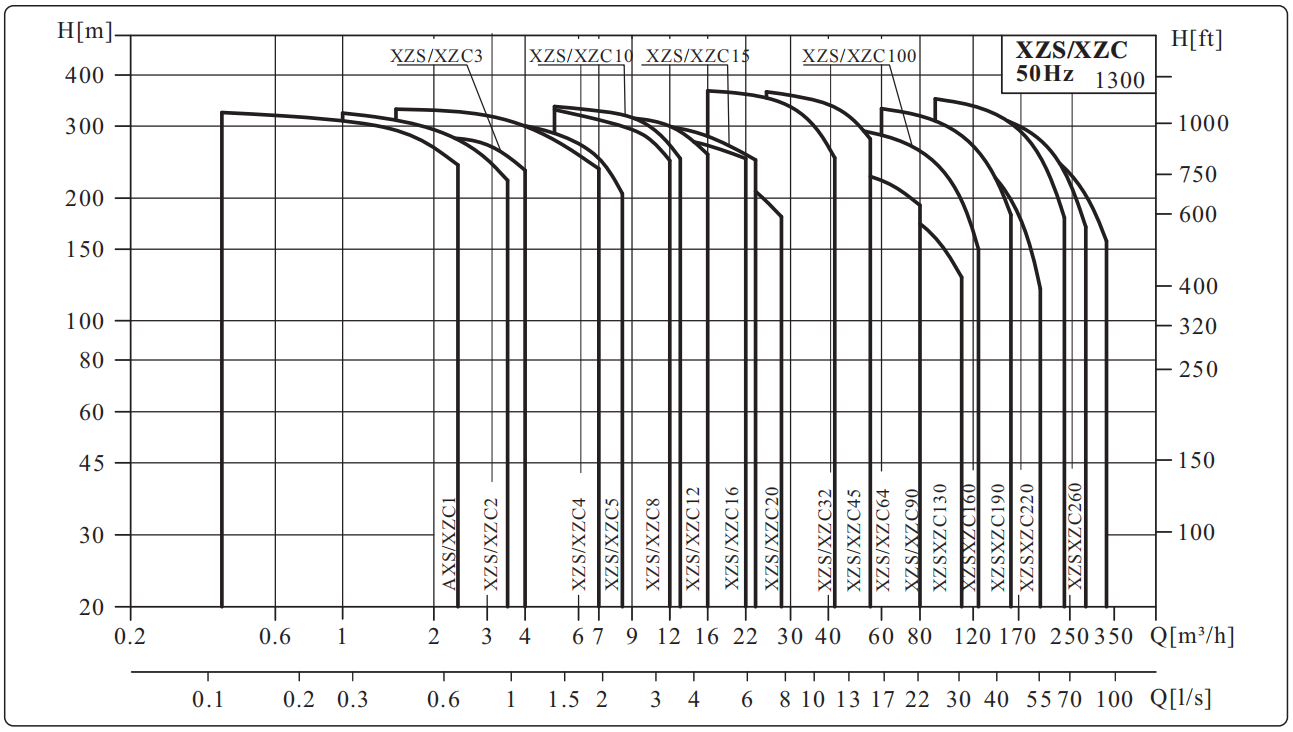

性能曲线
•所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
•曲线容差符合ISO9906。
•测试采用20℃不含空气的水，运动粘度1mm²/s。
•泵的使用参照粗线的性能范围，以防流量过小产生过热或流量过大使电机过载等。

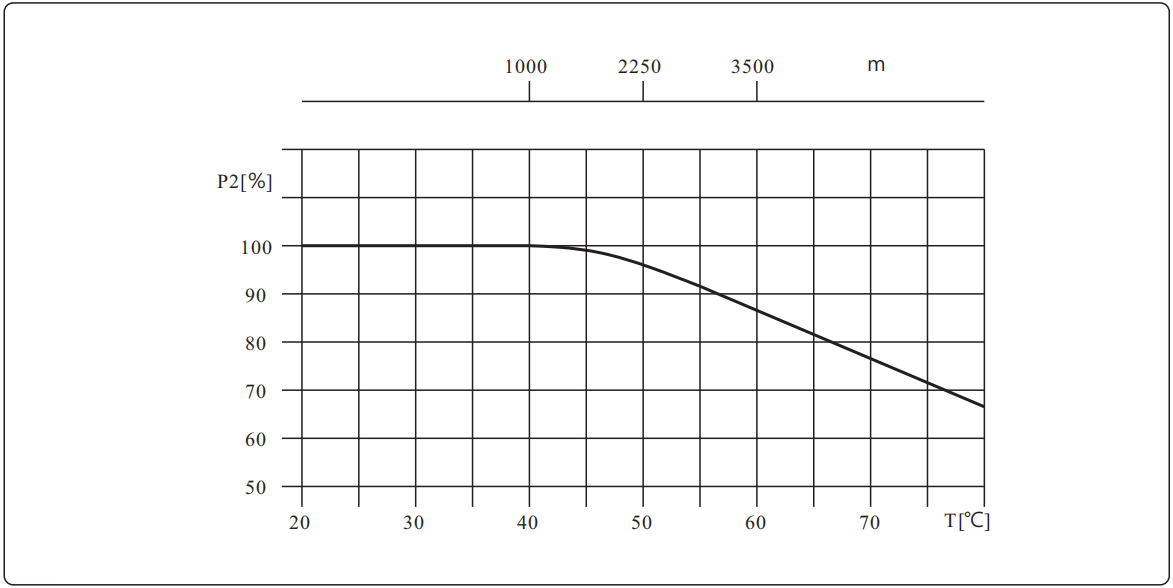

海拔与环境温度
当泵在环境温度大于40℃或海拔大于1000m时运行，电机输出功率P2会降低，泵在上述情况下，电机功率需配大。
性能区间

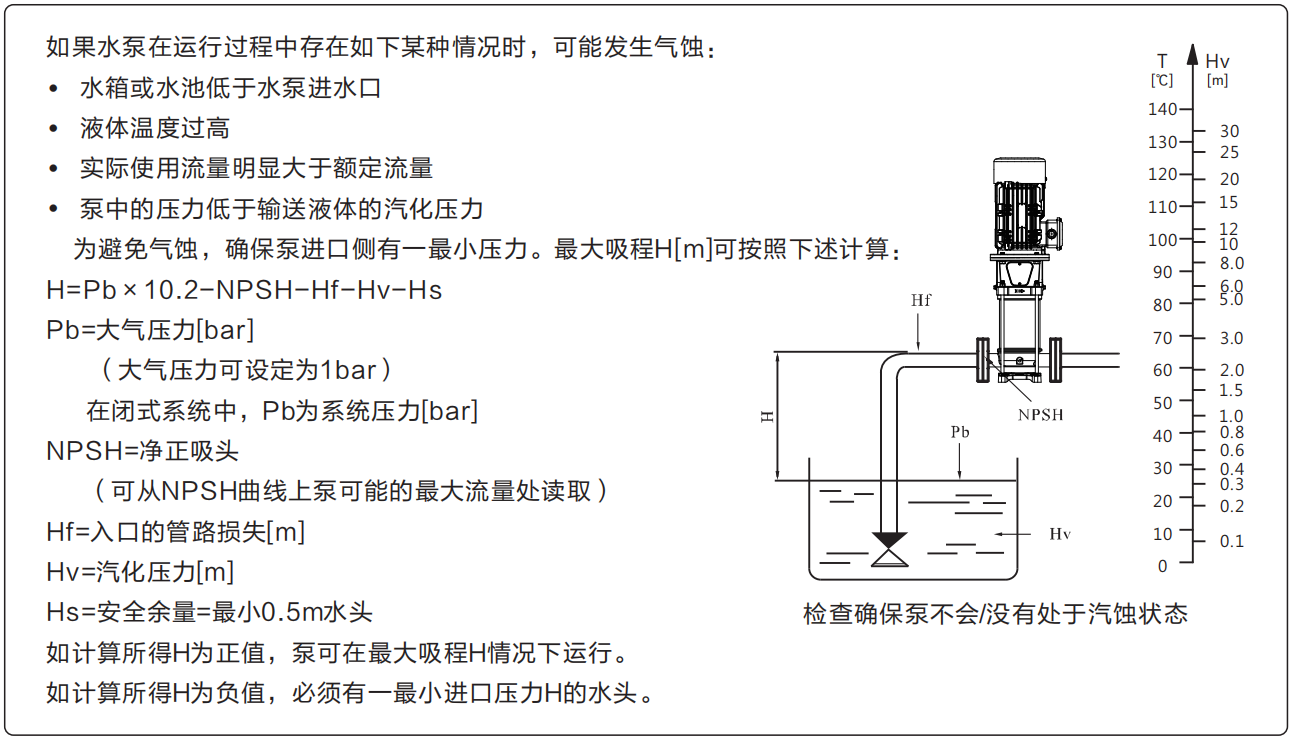

最小进口压力NPSH
